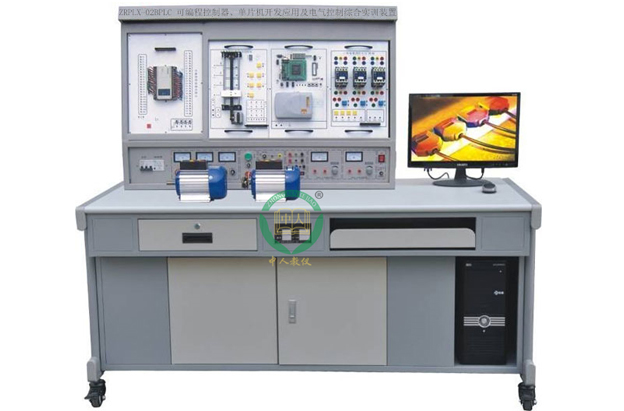

ZRPLX-02B PLC、单片机、变频调速综合实训装配

之本我的第一次类别

（一）PLC局部
1）与、或、非逻辑功效测试
2）按时器、计数器功效测试
3）跳转、分支功效练习
5）数据处置功效练习
7）交通旌旗灯号灯PLC主动节制
9）LED数码官显现PLC主动节制
11）加工中间刀具库挑选节制
13）电机的主动节制
15）摹拟电视发射塔尝试
17）主动售货机
19）水塔主动供水节制体系
21）主动洗衣机节制体系摹拟练习
4）移位寄放器测试
6）微分、位操纵测试
8）搅拌器的PLC主动节制
10）四层电梯的PLC主动节制
12）艺术彩灯外型的PLC节制
14）步进电机的PLC节制
16）主动送料卸车体系节制
18）主动成型练习
20）邮件主动分拣
22）电镀进程节制
23）三相鼠笼式异步电念头点动节制和自锁节制(什物)
24）三相鼠笼式异步电念头联动正反转节制(什物)
25）三相鼠笼式异步电念头带延时正反转节制(什物)
26）三相鼠笼式异步电念头Y/△转换起动节制(什物)
27）MSGS组态棒图尝试讲授,操纵已编辑好组态棒图,对以上任何尝试停止静态跟踪讲授尝试
28）针对尝试名目的详细请求，先生自行编辑组态棒图停止尝试。

（二）单片机局部
1．存储器块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．法式跳转表
5．内存块挪动
6．数据排序
7．P1口输入、输入尝试
8．继电器节制尝试
9．用74LS244读入数据
10．用74LS273输入数据
11．串行数据转换并行数据
12．并行数据转换串行数据
13．PWM转换电压尝试
14．音频节制尝试
15．8255输入、输入尝试
16．8155输入、输入尝试
17．5LED静态串行显现尝试
18．6LED静态扫描显现尝试
19．查问式键盘尝试
20．阵列式键盘尝试
21．计数器尝试
22．按时器尝试
23．8253按时器尝试
24．内部间断尝试
25．串行口通讯尝试
26．ADC0809模数转换尝试
27．DAC0832数模转换尝试
28．MC14433模数转换尝试
29．EEPROM内部数据法式存储器尝试
30．SRAM内部数据存储器扩大尝试
31．93C46串行EEPROM数据读写尝试
32．电子时钟尝试
33．电子琴摹拟尝试
34．打印机节制尝试
35．汽车转弯旌旗灯号灯节制尝试
36．温度传感器温度节制尝试
37．温度进程节制摹拟尝试
38．五相步进电机摹拟尝试
39．计较器尝试
40．数字频次计尝试
41．V/F转换尝试
42．F/V转换尝试
43．LED点阵显现尝试
44．字符液晶显现屏节制尝试
45．8279键盘扫描显现尝试
46．看门狗尝试
47．8251串行口扩大通讯尝试
48．I2C总线读写尝试
49．RS232转RS485尝试
50．USB接口尝试
51．十字路口交通灯节制尝试
52．五功效逻辑笔尝试
53．直流电机驱动调速尝试（什物）
54．步进电机驱动尝试（什物）
55．IC卡读写尝试
56．及不时钟/日历节制尝试
57．语音芯片节制尝试
58．单片机与CPLD尝试
59．8051与PC机串行口通讯尝试
60．Flash Rom内部法式存储器尝试
61．多功效暗码锁尝试

（三）变频调速局部：
1、变频器功效参数设置与操纵
2、变频器报警与掩护功效
3、内部端子点动节制
4、变频器节制电机正反转
5、多段速率挑选变频调速
6、变频器无级调速
7、基于内部摹拟量（电压/电流）节制体例的变频调速
8、刹时停电启动节制
9、PID变频调速节制
10、PLC节制变频器内部端子的电机正反转
11、PLC节制变频器内部端子的电机运转时候节制
12、基于PLC数字量节制体例的多段调速
13、基于PLC数字量节制变频开环调速
14、基于PLC通讯体例的的变频器开环调速
15、变频器恒压供水体系的摹拟

地方特色

1．装配接纳组件多布局 改换尝试模块便利，如需扩大功效或开辟新尝试，只要增加尝试挂箱便可，永不裁减。
2．双口接线法 PLC主机与尝试挂箱之间的毗连便可接纳自锁接纳自锁紧接插线单线逐点毗连，以进步脱手动脑才能，加深领会PLC的布局功效，又可经由进程排线一次性毗连，以进步尝试毗连速率，与单一毗连法比拟具备相对优胜性。
3．PLC实训工具形像逼真，靠近产业现场的现实利用，经由进程本尝试装配的练习，先生很快就能够顺应现场的任务。
4．单片机实训名目丰硕，布局迷信、公道。
5．接纳三菱FX系列可编程节制器，功效壮大，机能优胜，接纳模块化设想，组合矫捷。
🦂 6．组态棒图讲授 接纳ꦚMCGS工控组态软件，一切尝试都已编辑出抽象直观、动感强、讲授结果好的组态棒图，停止尝试静态跟踪讲授。

组装主成

（一）PLC局部
1．PLC可编程节制器实训台：供给三相电源，直流稳压电源及宁静掩护装配
2．PLC可编程节制器实训装配(挂箱规格：40×24×6 cm3)

1）PLC001 交通旌旗灯号灯PLC主动节制
2）PLC002 搅拌器的PLC主动节制
3）PLC003 LED数码管显现PLC主动节制（什物）
4）PLC004 四层电梯的PLC主动节制 （什物）
5）PLC005 加工中间刀具库挑选节制（什物）
6）PLC006 艺术彩灯外型的PLC节制
7）PLC007 电机的主动节制（什物）
8）PLC008 步进电机的PLC节制（什物）
9）PLC009 摹拟电视发射塔
10）PLC010 主动送料卸车体系
11）PLC011 主动售货机
12）PLC012 主动成型体系
13）PLC013 水塔主动供水体系
14）PLC014 邮件主动分拣体系
15）PLC015 主动洗衣机体系
16）PLC016 电镀体系
17）PLC017 继电器节制（一）
18）三相鼠笼电念头
19）根本尝试装配

3．PLC可编程节制器操纵桌
4．编程利用软件
5．仿真讲授软件
6．工控组态软件
7．PLC可编程节制器（接口都已引到面板）及转接通迅电缆。
8．电脑或手持编程器（用户自备或代购）

（二）单片机局部
1．DP–-01 单片机尝试挂箱（一）
LED点阵显现模块、点阵式字符液晶显现模块、8253按时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口
2．DP–-02 单片机尝试挂箱（二）
8251串引口扩大、232总线串引接口、单片机最小利用体系1、单片机最小利用体系2、拔码开关输入
3．DP–-03 单片机尝试挂箱（三）
ISD 1420语音节制、IC卡读写接口、及不时针/日历、USB接口、RS232转RS485接口
4．DP–-04 单片机尝试挂箱（四）
8279接口电路、8255 I/O扩大、8155 I/O扩大、静态扫描显现模块、转换接口、MC14433、整列式键盘尝试模块
5．DP–-05 单片机尝试挂箱（五）
步进电机驱动法式示列、温度与温度节制、汽车转弯旌旗灯号灯/十字路口交通灯、数字频次计、看门狗
6．DP–-06 单片机尝试挂箱（六）
十六位逻辑电平显现、继电器节制接口、经常使用器件接口、八位逻辑电平输入、单项脉冲、扬声器、串引静态显现模块、查问式键盘。
7．DP–-07 单片机尝试挂箱（七）
主功效逻辑笔、多功效暗码锁、直流电念头驱动、步进电机驱动、微型打印机与单片机的接口
8．DP–-08 单片机尝试挂箱（八）
单片机与CPLD尝试、sh51仿真器
（三）频次调速局部：装备三菱FR-S520变频器及相干接口附件。

手艺人可以

1、输入电源：三相四线电源，输入时唆使灯亮。
2、电源输入：有泄电型掩护器、过载、短路掩护装配。
A．三相四线380V输入，由三只电压表唆使输入电压
B．~220V经由进程宁静插座输入
C．+24V/2A直流稳压输入（数显）
D．+5V/1A直流稳压输入（数显）
E．±12V/1A直流稳压输入（按照装配须要而定）
3、PLC可编程节制器：
品牌、型号：三菱FX1N-40–40mR（输入24点，输入16点），也可挑选西门子、欧姆龙，价钱另议。
4、分量：100Kg
5、形状尺寸：160×75×150 cm3

概括

可编程实训台集单片机、变频节制、PLC编程逻辑节制器、通讯编辑器、编程软件、工控组态软件、仿真讲授软件、摹拟节制实训挂箱、什物与于一体，综合性强、功效齐备。
单片机开辟利用局部功效壮大、实训内容丰硕，可实现单片机接口扩大、数据收罗、数据显现、键盘节制、按时器、打印机接口等浩繁名目练习。PLC局部可直观地停止根基指令练习，多个利用普遍的PLC现实利用摹拟和什物节制练习，同时也为了高条理的设想开辟尝试实训供给杰出的前提：为了连系讲授请求，设想进程参考国际多种课本，𒉰从中精选最具典范性的实训名目，装备三相鼠笼异步电机及继电器，能实现多个电气节制名目练习。变频器选用利用普遍的三菱FR-S520变频器（用户也可选用别的品牌的变频器，价钱另议），带有R485通讯接口，可实现变频调速手艺课程的相干讲授实训。
