机器传动计划优化综合检测尝试台

机子转动准备独特整合及性能阐发战胜困难台,机子转动准备提高基础性测量战胜困难台挑及巧用、战胜困难调控指导书的撰写、战胜困难数据表格测量、战胜困难功能阐发,问询电話18930017352 ...

定制热线电话：021-66581511

保举产物

: 日产久久视频_九九在线视频免费精品:高等维修电工尝试装配

: 日产久久视频_九九在线视频免费精品:机器人与智能视觉尝试装配

: 日产久久视频_九九在线视频免费精品:通明液压PLC节制实训装配

: 日产久久视频_九九在线视频免费精品:单片机、EDA开辟尝试平台

生成物慨况

中人教仪厂是专业主产POS机齿轮变速箱预计整合提升整体加测选择台，POS机齿轮变速箱预计设计diy创意乐队结合及性能及物品的企业,主产的POS机齿轮变速箱预计整合提升整体加测选择台，POS机齿轮变速箱预计设计diy创意乐队结合及性能品格过得硬，中品格牌在知名已有上百所本科大学合作方。
本文关头词：日产久久视频_九九在线视频免费精品:机器传动计划优化综合检测尝试台

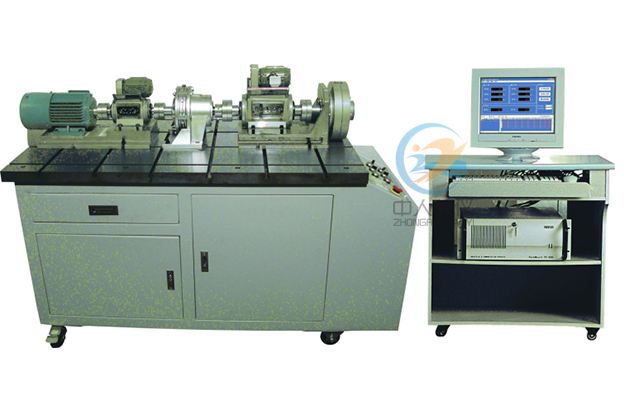

ZRJX-CDX机器传动计划创意组合及参数阐发尝试台
接纳模块化的布局，柔性好，变型功效及综合性强，机器传动计划优化综合检测尝试台是一种开放式的新型机器设想综合尝试装配，具备实在的工程背景，而非模子或简略的玩具性尝试装配。本尝试台模块化首要库件的布局、机能及精度既可用于讲授尝试，亦可用于科研尝试，完成一机多用、资本同享，进步装备利用效力。机器传动计划创意组合及参数阐发尝试台在讲授尝试中，侧重对**综合尝试本质的培育，可完成对**停止包含尝试计划的创意设想、尝试装配的设想、搭接、组装及调试、尝试测试方式的挑选及利用、尝试操纵规程的拟定、尝试数据测试、尝试功效阐发及尝试装配布局简图的绘制等工程尝试手艺的培育与练习，突破了传统机器设想课程尝试的以考证性尝试为主的单一化形式，为培育机器综合尝试本质和有考证性向尝试与实际相连系形式转化供给了装备前提，是适于培育机器立异才能及工程理论才能的抱负的新型尝试装配。
机器传动计划创意组合及参数阐发尝试台,机器传动计划优化综合检测尝试台

一、关键性手工艺主要参数：

1、入口森力玛交换变频电机功率：550W；
2、CZ5磁粉制动器加载规模：0-50N·m；
3、最大中心高：178mm；
4、HX901转矩转速传感器一个：额定转矩10N·m,转速规模0 – 6000r/min；精度均为0.1％；
HX901转矩转速传感器一个：额定转矩50N·m,转速规模0 – 6000r/min；精度均为0.1％；
5、变频节制器调速规模：0-1500r/min，调速精度：0.1％；
6、形状尺寸：1200×780×1050mm；
7、分量：300kg 。

二、根本设立史诗装备摆好：

1、装配及支承平板一套；
2、变频电机及变频调速器一套；
3、磁粉制动器一个；
4、制动调理器一个；
5、效力检测阐发软件一套；
6、传动零部件库：包含带传动、链传动、联轴器、加速器、支承部件；
（1）诚邦(台湾产)加速器：圆柱齿轮加速器：加速比1:10，摆线针轮加速器：加速比1:11，涡轮加速器：加速比1:10；
（2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
聚胺脂同步带3×121×20、3×87×20mm；
三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
平皮带传动：小带轮直径D1=80 mm ，D2=120 mm， L=985（复合材料）；
（3）链传动：链轮Z1=20，Z2=25，滚子链08B-1×76，滚子链08B-1×56；
（4）联轴器传动：弹性柱销联轴器，挠性爪形联轴器；磙子链联轴器；万向节联轴器
（5）中心过渡传动类：中心支承座3个，毗连滑动槽2条；
（6）调剂底板类：挪动T型滑槽座（2件）；T型槽用螺母（24件）；
圆柱齿轮、摆线针轮、蜗轮调剂、中心过渡传动底板（各1件）；
（7）支座类：驱动源、负载、圆柱齿轮、摆线针轮、蜗轮；
（8）搭接组合连接用规范件多少。
7、转矩转速传感器：额定转矩10 N•m ，转速规模0-6000 r/min
转矩转速传感器一个：额定转矩50N·m,转速规模0 – 6000r/min；
8、磁粉制动器加载节制模块。
9、配套东西一套，利用申明书和尝试指点书各一本，

三、试用方面：

1、机器传动计划设想；
2、机器传动体系拼装；供给40种以上传动计划：
A、典范单一传动
(1) 圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(2) 平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(3) 同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(4) 链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(5) 摆线针轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(6) 蜗轮蜗杆传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(7) V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
B、多级组合传动
(1) 平带--圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(2) 同步带--圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(3) 链-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链条及链轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(4) V带-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(5) V带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-V带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(6) 同步带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-同步带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(7) 平带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-平带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(8) 摆线针轮传动-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(9) 链传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(10) 平带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(11) 同步带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(12) V带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(13) 摆线针轮-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(14) 摆线针轮-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(15) 摆线针轮-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(16) 摆线针轮-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(17) 平带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(18) 同步带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(19) 链传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(20) V带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(21) 圆柱齿轮-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(22) 圆柱齿轮-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(23) 圆柱齿轮-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(24) 圆柱齿轮-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(25) 链传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(26) 平带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(27) 同步带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(28) V带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(29) 蜗轮蜗杆-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(30) 蜗轮蜗杆-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(31) 蜗轮蜗杆-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(32) 蜗轮蜗杆-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
先生还可按照本身的拼装计划停止组装，联轴器可按照须要改换
3、机器传动体系传动参数：转速、转矩、功率效力的检测及阐发。
四、机能特色：
1、切确检测传动体系的传动参数；
2、设想拼装40种以上传动体系；
3、集变频调速手艺、智能磁粉ꦕPID制动手艺加载更敏捷、不变、精确，传感检测手艺及利用计较机手艺于一体，向先生展现了最新手艺功效；

五、手机app的内容及特色文化：

该軟件依附于微软系统爆款的.net网络平台开拓了，可描写出传动齿轮体制录入、录入的转数、惯量及电机功率改变随电动机扭矩改变的曲线美，并可当令探测这些技术参数的数据信息观察窗口；

六、样貌及样貌处治：

1、大气雅观、什物感强、加工邃密；
2、金属传动件均发兰处置、其余外表防锈处置加喷漆；
3、外表平坦、滑腻、洁净无划痕和零落雀斑。

七、工业控制机設置极品装备摆好：

“华北区工控设备设备”工控设备设备机（RPC-600）：使用Intel 945GC+ICH7交流电源芯片组, P4 2.8G CPU、250G电脑硬盘(7200转)、DDR 1024MB硬盘,19’液晶屏显露器，含PW-300领域交流电源，4个USB 2.0主板接口，1个10/100M自求同存异网卡，为USB和COM实现提供了充足ESD无球;机械键盘电脑鼠标、16X DVD光驱，实现提供了充足4个PCI、8个ISA插槽。

八、试试看台重要设定裝备陈列

序列号	名称	数量	备注名称
1	“华东工业自动化设备”工业自动化设备机		小说天下联保
2	马来西亚森力玛交換变頻马达额定功率：550W	1台
3	IO规范卡	1套
4	液晶屏效率仪	1台
5	DA转化成卡（两路口）	1套
6	HX-901带速起动转矩感测器器	二台
7	CZ5磁粉剎车器	一辆
8	齿轮减速机速度器	几台
9	圆柱形齿圈会加快器	一架	台弯诚邦
10	蜗轮蜗杆蜗杆t网游加速器	买台	杰牌
11	罗纹传动齿轮三人组合（矩型、锯齿形型、梯型）	四套
12	万向节传动齿轮团体（单头、单头）	二套
13	带机械传动组合式（平带、V带、同歩带）	五套
14	链传动链搭配组合	整套
15	同一略
