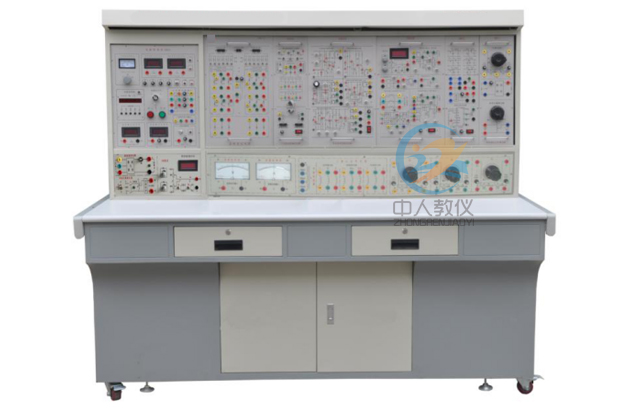

ZRDDZ-5电力电子手艺尝试台
2、任务环境: 温度-10℃－+40℃绝对湿度＜85％（25℃）海拨＜4000m
3、装配容量：＜1000W
4、外形尺寸：1700×700×1580 mm
（1）交换电源（带有过流掩护办法）供给交换电源：
三相交换电源380V/5A) ,短路掩护。
三相交换电源断绝变压器(220V/1.5A) , 过流掩护。
（2）高压直流电源直流电源：输入220V/0.5A，具备输入短路掩护。
（3）数字式仪表
①．交换数字电压表：可经由进程其下方的波段开关切换唆使三相电网输入线电压，精度1.0级；
②．真有用值交换数字电压表一只：丈量规模0～500V，量程主动判定、主动切换，精度0.5级，三位半数显，为交换调速体系供给电压唆使。
③．真有用值交换数字电流表一只：丈量规模0～5A，量程主动判定、主动切换，精度0.5级，三位半数显，具备超量程告警、唆使及堵截总电源功效，为调速体系供给电流的唆使；
④．直流数字电压表一只：丈量规模0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级；
⑤．直流数字电流表一只：丈量规模0～5A，三位半数显，精度0.5级，具备短路掩护等功效。
（4）带镜面的指针表：直流电压表（丈量规模0～±300V，为中零式，精度为1.0级）直流电流表（丈量规模0～±2A，为中零式，精度为1.0级）
（5）三相可调电阻（90Ω×2/0.41A一个 、900Ω×2/0.41A两个）
（6）平波电抗器：供给100mH、200mH、700mH电感，在1A下坚持线性。
（7）给定：±15V可调电压输入，带数显，唆使输入电压。
（8）单相调压：供给了一只0～250V/0.5KVA单相交换自耦调压器，为响应的尝试供给可调交换电源，并带短路掩护。
（9）三相整流滤波电路：可对单相及三相交换电源停止整流和滤波，具备输入短路掩护。
（10）变压器：供给三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于三相桥式、单相桥式有源逆变电路尝试。
（11）人身宁静掩护体系 三相断绝变压器一组：三相电源起首经由进程三相泄电掩护器，而后经钥匙开关、打仗器到断绝变压器，使主电路输入与电网断绝（浮地设想），对人身宁静起到必然的掩护感化。
电压型泄电掩护器1：对断绝变压器前的线路呈现的泄电景象停止掩护，使节制屏内的打仗器跳闸，堵截电源。
电压型泄电掩护器2：对断绝变压器后的线路及尝试进程中的接线等呈现的泄电景象停止掩护，收回报警旌旗灯号并堵截电源，确保人身宁静。
电流型泄电掩护装配：节制屏如有泄电景象，泄电流跨越必然值，即堵截电源。
尝试毗连线及插座：强、弱电毗连及插座分隔，不能混插。强电毗连线及插座接纳全封锁工艺，利用宁静、靠得住、防触电。
（12）尝试办理器
具备设定尝试时候、按时报警、堵截电源等功效；还能够主动记实与辨别因为接线或操纵毛病所构成的泄电告警、仪表超量程告警等。
（13）节制屏别的举措措施 节制屏正面大凹槽内，设有两根钢管，可挂置尝试部件，凹槽底部设有3芯插座， 挂件的供电由这些插座供给。节制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。
2、DX02尝试桌
尝试桌为铁质双层亚光密纹喷塑规划，桌面为防火、防水、耐磨高密度板,规划坚忍，外形似长方体规划，造形雅观风雅；设有两个大抽屉，用于安排东西、寄存挂件及材料等。桌面用于装配电源节制屏并供给一个宽阔温馨的任务台面。尝试桌还设有四个万向轮和四个牢固调理机构，便于挪动和牢固，有益于尝试室的规划。
3、DX03三相可控整流电路（一）
供给6只5A/1000V的晶闸管，每只晶闸管均设有RC接收和保险丝掩护装配，晶闸管可经由进程外加触发旌旗灯号停止触发（留有触发脉冲输入接口），可更好的实现设想性尝试。 三相触发电路由KC04、KC41、KC42、4066等集成电路构成，可经由进程钮子开关挑选双窄脉冲或宽脉冲，同时供给六路触发脉冲功放电路等。
4、DK05晶闸管触发电路
供给单结晶体管触发电路尝试、单相交换调压触发电路，锯齿波同步移相触发电路尝试，正弦波触发电路及TCA785集成触发电路。
5、DK07直流斩波尝试
按照西安交通大学王兆安传授和黄俊传授主编的《电力电子手艺》(第四版)中相干内容而设想。供给构成直流斩波电路所需的元器件和接纳公用的PWM节制集成电路SG3525。可实现课本中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、起落压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典范尝试。
6、DK13功率器件驱动与掩护电路(一）
首要是为实现新器件特征尝试供给电源、驱动电路及PWM波形产生器。
（1）电源：为驱动电路供给电源，包含±5V、±15V和+20V直流电源。
（2）驱动电路：包含 MOSFET和IGBT的驱动电路。此中IGBT的驱动电路接纳公用芯片EXB841，别的的由运放、门电路及分立元件构成。
（3）PWM波形产生器：以SG3525为焦点的PWM波形产生器首要是为新器件驱动电路供给PWM驱动波形，能够经由进程频次调理旋钮停止频次调理；经由进程占空比电位器来调理PWM波的占空比。频次规模分为2挡，经由进程钮子开关切换，高频档是为MOSFET和IGBT驱动电路供给PWM波形，频次调理规模4KHz～10KHz；低频档是为GTR和GTO驱动电路供给PWM波形，频次调理规模400Hz～1KHz；占空比可从0%调至100%。
7、DK14单相交直交变频道理
按照通俗高档教导"九五"国度级重点课本王兆安，黄俊主编的《电力电子手艺》（第四版）的内容停止开辟。用于展现交直交变频道理，首要让先生领会SPWM正弦波脉宽调制旌旗灯号的构成方式，领会IGBT管公用集成驱动芯片的特色及其利用，能实现以下尝试名目：
1）SPWM波构成的进程；
2）交直交变频电路在差别负载（电阻，电感）时的任务环境和波形，并研讨任务频次对电路任务波形的影响；
3）IGBT管公用集成驱动芯片的任务特征。
8、DX17尝试元器件
供给晶闸管（均设有RC接收和保险丝掩护）、压敏电阻（作为过压掩护元件，外部已连成三角形接法）二极管及灯座、RC接收电路。
9、DK19半桥型开关稳压电源
供给了半桥型开关稳压电源的主电路和节制电路，主电路的电力电子器件为电力MOSFET管；节制电路接纳公用PWM节制集成电路SG3525，接纳恒频脉宽调制节制计划。可实现“开关电路在开环与闭环下负载特征的测试”和“电源电压动摇对输入的影响”等尝试内容。
10、SB07尝试毗连线：
按照差别尝试名目标特色，装备两种差别的尝试毗连线，强电局部接纳高靠得住护套规划手枪插毗连线（不存在任何触电的能够），外面接纳无氧铜抽丝而
成头发丝般细的多股线，到达超软ജ目标，外包丁晴聚氯乙烯绝缘层，具备柔嫩、耐压高、强度大、防软化、韧性好等长处，插头接纳实芯铜质件外衣铍轻铜弹片，打仗宁静靠得住；弱电局部接纳弹性铍轻铜袒露规划毗连线，两种导线都只能共同响应内孔的插座，如许大大进步了尝试的宁静及公道性。
1）单结晶体管触发电路
2）正弦波同步移相触发电路尝试
3）锯齿波同步移相触发电路尝试
4）单相集成锯齿波触发电路尝试（由 Tca785 构成）
5）三相集成锯齿波触发电路尝试（由 KC04/KC09 等构成）
（二）晶闸管线路尝试名目
1）单相半波可控整流电路尝试
2）单相桥式半控整流电路尝试
3）单相桥式全控整流及有源逆变电路尝试
4）三相半波可控整流电路尝试
5）三相桥式半控整流电路尝试
6）三相半波有源逆变电路尝试
7）三相桥式全控整流及有源逆变电路尝试
8）单相并联逆变电路尝试
9）单相交换调压电路尝试(KC05)
10）三相交换调压电路尝试
（三）新器件特征及驱动掩护尝试名目
1）单向晶闸管（ SCR ）特征尝试
2）功率场效应管（ MOSFET ）特征尝试
3）功率晶体管（ GTR ）特征尝试
4）绝缘双极性晶体管（ IGBT ）特征尝试
5）功率场效应管（ MOSFET ）驱动与掩护电路尝试
6）绝缘双极性晶体管（ IGBT ）驱动与掩护电路尝试
（四）典范新器件线路尝试
1）单相正弦波脉宽调制（ SPWM ）逆变电路尝试
2）半桥型开关稳压电源的机能研讨
3）直流斩波电路的机能研讨（降压斩波电路、升压斩波电路、起落压斩波的电路、 C✱u ｋ斩波电꧙路、 Sepic 斩波电路、 Zeta 斩波电路）
论文链接搜索：//wanbsy.com//wanbsy.com/dldz/964.html
短文由来：wanbsy.com 整理：中人教仪厂 之前：2019-06-20 16:20
难见之类： 1、假如我想采办电气微自动化技艺去常试台、电气微自动化去常试室设备_语文课本型，都是是有零件、陪训业务办理呢？ 答：咱俩的准备即使不放码说“没有配备”“裸机价”“出厂设置”等标志的，都会供求配备、教学办事人的。 2、你的功率网网上工艺试试台、功率网网上试试室设备_语文课本型是不能是能开提升税共用税票？ 答：可以的，俺们是正路企业的，但会已进级到常见的消费税人，可以开立保值税公共单据，倘若您需开电网公司电子为了满足电子时代发展的需求，技术手艺人品尝台、电网公司电子为了满足电子时代发展的需求，技术品尝室武器_语文课本型的单据，您需提供了开票的材料。 3、自己的化合物全都一种出厂的吗？都有着什末化合物天姿？ 答：我们可以机构是正规生产出来传授传奇装备的各个企业，完整详细立志生产出来，并所经线程了一览表版ISO9001证书，具有多列高新产品与著述权。
本文关头词：日产久久视频_九九在线视频免费精品:电力电子手艺尝试台
ZRDDZ-5电力电子手艺尝试台
一、简要
电力电子尝试室装备是按照西安交通大学王兆安编著的《电力电子手艺》（第五版）、《半导体变流手艺》课本尝试纲领的请求，接收国际、外同类产物的长处，充实斟酌了尝试室的近况和成长趋向，对原”电力电子手艺及电机节制尝试装配"在外形、功效长停止优化组合，经心研制而成。
二、同用总量
现代生活态度魅力光学一技之长试 安装包函了各高档次学校等所创办的"魅力光学一技之长"、"半导体技术变流一技之长"等专业培训课程培训课程所中请的试 类别。三、手工艺机都
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)2、任务环境: 温度-10℃－+40℃绝对湿度＜85％（25℃）海拨＜4000m
3、装配容量：＜1000W
4、外形尺寸：1700×700×1580 mm
四、装配工艺的基础的装备
1、DX-01电源节制屏（铁质双层亚光密纹喷塑规划，铝质面板）（1）交换电源（带有过流掩护办法）供给交换电源：
三相交换电源380V/5A) ,短路掩护。
三相交换电源断绝变压器(220V/1.5A) , 过流掩护。
（2）高压直流电源直流电源：输入220V/0.5A，具备输入短路掩护。
（3）数字式仪表
①．交换数字电压表：可经由进程其下方的波段开关切换唆使三相电网输入线电压，精度1.0级；
②．真有用值交换数字电压表一只：丈量规模0～500V，量程主动判定、主动切换，精度0.5级，三位半数显，为交换调速体系供给电压唆使。
③．真有用值交换数字电流表一只：丈量规模0～5A，量程主动判定、主动切换，精度0.5级，三位半数显，具备超量程告警、唆使及堵截总电源功效，为调速体系供给电流的唆使；
④．直流数字电压表一只：丈量规模0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级；
⑤．直流数字电流表一只：丈量规模0～5A，三位半数显，精度0.5级，具备短路掩护等功效。
（4）带镜面的指针表：直流电压表（丈量规模0～±300V，为中零式，精度为1.0级）直流电流表（丈量规模0～±2A，为中零式，精度为1.0级）
（5）三相可调电阻（90Ω×2/0.41A一个 、900Ω×2/0.41A两个）
（6）平波电抗器：供给100mH、200mH、700mH电感，在1A下坚持线性。
（7）给定：±15V可调电压输入，带数显，唆使输入电压。
（8）单相调压：供给了一只0～250V/0.5KVA单相交换自耦调压器，为响应的尝试供给可调交换电源，并带短路掩护。
（9）三相整流滤波电路：可对单相及三相交换电源停止整流和滤波，具备输入短路掩护。
（10）变压器：供给三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于三相桥式、单相桥式有源逆变电路尝试。
（11）人身宁静掩护体系 三相断绝变压器一组：三相电源起首经由进程三相泄电掩护器，而后经钥匙开关、打仗器到断绝变压器，使主电路输入与电网断绝（浮地设想），对人身宁静起到必然的掩护感化。
电压型泄电掩护器1：对断绝变压器前的线路呈现的泄电景象停止掩护，使节制屏内的打仗器跳闸，堵截电源。
电压型泄电掩护器2：对断绝变压器后的线路及尝试进程中的接线等呈现的泄电景象停止掩护，收回报警旌旗灯号并堵截电源，确保人身宁静。
电流型泄电掩护装配：节制屏如有泄电景象，泄电流跨越必然值，即堵截电源。
尝试毗连线及插座：强、弱电毗连及插座分隔，不能混插。强电毗连线及插座接纳全封锁工艺，利用宁静、靠得住、防触电。
（12）尝试办理器
具备设定尝试时候、按时报警、堵截电源等功效；还能够主动记实与辨别因为接线或操纵毛病所构成的泄电告警、仪表超量程告警等。
（13）节制屏别的举措措施 节制屏正面大凹槽内，设有两根钢管，可挂置尝试部件，凹槽底部设有3芯插座， 挂件的供电由这些插座供给。节制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。
2、DX02尝试桌
尝试桌为铁质双层亚光密纹喷塑规划，桌面为防火、防水、耐磨高密度板,规划坚忍，外形似长方体规划，造形雅观风雅；设有两个大抽屉，用于安排东西、寄存挂件及材料等。桌面用于装配电源节制屏并供给一个宽阔温馨的任务台面。尝试桌还设有四个万向轮和四个牢固调理机构，便于挪动和牢固，有益于尝试室的规划。
3、DX03三相可控整流电路（一）
供给6只5A/1000V的晶闸管，每只晶闸管均设有RC接收和保险丝掩护装配，晶闸管可经由进程外加触发旌旗灯号停止触发（留有触发脉冲输入接口），可更好的实现设想性尝试。 三相触发电路由KC04、KC41、KC42、4066等集成电路构成，可经由进程钮子开关挑选双窄脉冲或宽脉冲，同时供给六路触发脉冲功放电路等。
4、DK05晶闸管触发电路
供给单结晶体管触发电路尝试、单相交换调压触发电路，锯齿波同步移相触发电路尝试，正弦波触发电路及TCA785集成触发电路。
5、DK07直流斩波尝试
按照西安交通大学王兆安传授和黄俊传授主编的《电力电子手艺》(第四版)中相干内容而设想。供给构成直流斩波电路所需的元器件和接纳公用的PWM节制集成电路SG3525。可实现课本中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、起落压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典范尝试。
6、DK13功率器件驱动与掩护电路(一）
首要是为实现新器件特征尝试供给电源、驱动电路及PWM波形产生器。
（1）电源：为驱动电路供给电源，包含±5V、±15V和+20V直流电源。
（2）驱动电路：包含 MOSFET和IGBT的驱动电路。此中IGBT的驱动电路接纳公用芯片EXB841，别的的由运放、门电路及分立元件构成。
（3）PWM波形产生器：以SG3525为焦点的PWM波形产生器首要是为新器件驱动电路供给PWM驱动波形，能够经由进程频次调理旋钮停止频次调理；经由进程占空比电位器来调理PWM波的占空比。频次规模分为2挡，经由进程钮子开关切换，高频档是为MOSFET和IGBT驱动电路供给PWM波形，频次调理规模4KHz～10KHz；低频档是为GTR和GTO驱动电路供给PWM波形，频次调理规模400Hz～1KHz；占空比可从0%调至100%。
7、DK14单相交直交变频道理
按照通俗高档教导"九五"国度级重点课本王兆安，黄俊主编的《电力电子手艺》（第四版）的内容停止开辟。用于展现交直交变频道理，首要让先生领会SPWM正弦波脉宽调制旌旗灯号的构成方式，领会IGBT管公用集成驱动芯片的特色及其利用，能实现以下尝试名目：
1）SPWM波构成的进程；
2）交直交变频电路在差别负载（电阻，电感）时的任务环境和波形，并研讨任务频次对电路任务波形的影响；
3）IGBT管公用集成驱动芯片的任务特征。
8、DX17尝试元器件
供给晶闸管（均设有RC接收和保险丝掩护）、压敏电阻（作为过压掩护元件，外部已连成三角形接法）二极管及灯座、RC接收电路。
9、DK19半桥型开关稳压电源
供给了半桥型开关稳压电源的主电路和节制电路，主电路的电力电子器件为电力MOSFET管；节制电路接纳公用PWM节制集成电路SG3525，接纳恒频脉宽调制节制计划。可实现“开关电路在开环与闭环下负载特征的测试”和“电源电压动摇对输入的影响”等尝试内容。
10、SB07尝试毗连线：
按照差别尝试名目标特色，装备两种差别的尝试毗连线，强电局部接纳高靠得住护套规划手枪插毗连线（不存在任何触电的能够），外面接纳无氧铜抽丝而
成头发丝般细的多股线，到达超软ജ目标，外包丁晴聚氯乙烯绝缘层，具备柔嫩、耐压高、强度大、防软化、韧性好等长处，插头接纳实芯铜质件外衣铍轻铜弹片，打仗宁静靠得住；弱电局部接纳弹性铍轻铜袒露规划毗连线，两种导线都只能共同响应内孔的插座，如许大大进步了尝试的宁静及公道性。
五、本自动装配能建立的品尝类别（综上所述设立装配摆好）
（一）晶闸管触发电路尝试名目1）单结晶体管触发电路
2）正弦波同步移相触发电路尝试
3）锯齿波同步移相触发电路尝试
4）单相集成锯齿波触发电路尝试（由 Tca785 构成）
5）三相集成锯齿波触发电路尝试（由 KC04/KC09 等构成）
（二）晶闸管线路尝试名目
1）单相半波可控整流电路尝试
2）单相桥式半控整流电路尝试
3）单相桥式全控整流及有源逆变电路尝试
4）三相半波可控整流电路尝试
5）三相桥式半控整流电路尝试
6）三相半波有源逆变电路尝试
7）三相桥式全控整流及有源逆变电路尝试
8）单相并联逆变电路尝试
9）单相交换调压电路尝试(KC05)
10）三相交换调压电路尝试
（三）新器件特征及驱动掩护尝试名目
1）单向晶闸管（ SCR ）特征尝试
2）功率场效应管（ MOSFET ）特征尝试
3）功率晶体管（ GTR ）特征尝试
4）绝缘双极性晶体管（ IGBT ）特征尝试
5）功率场效应管（ MOSFET ）驱动与掩护电路尝试
6）绝缘双极性晶体管（ IGBT ）驱动与掩护电路尝试
（四）典范新器件线路尝试
1）单相正弦波脉宽调制（ SPWM ）逆变电路尝试
2）半桥型开关稳压电源的机能研讨
3）直流斩波电路的机能研讨（降压斩波电路、升压斩波电路、起落压斩波的电路、 C✱u ｋ斩波电꧙路、 Sepic 斩波电路、 Zeta 斩波电路）
六、试 仗量义表配件及挂箱详单表：
| 序号顺序 | 编码 | 名 称 | 总数 | 微信备注 |
| 1 | DX01 | 24v电源有节制屏 | 1套 | |
| 2 | DX02 | 成功桌 | 1张 | |
| 3 | DX03 | 380V可控硅调光整流三极管（一） | 1件 | |
| 4 | DK05 | 双向晶闸管打断集成运放 | 1件 | |
| 5 | DK13 | 输出元器驱程与无球电线（一） | 1件 | |
| 6 | DK14 | 220V交直交调频依据 | 1件 | |
| 7 | DK19 | 半桥型触点开关稳电容式源 | 1件 | |
| 8 | DK07 | 直流电源斩波试试看（6种经典故事电缆线） | 1件 | |
| 9 | DX17 | 试元元件 | 1件 | |
| 10 | ZR07 | 高靠得下保护套筹划手枪插试毗连线及耗材部件 | 1套 | |
| 11 | 指正书 | 声明书的纸质版版及网上版 | 1套 |
