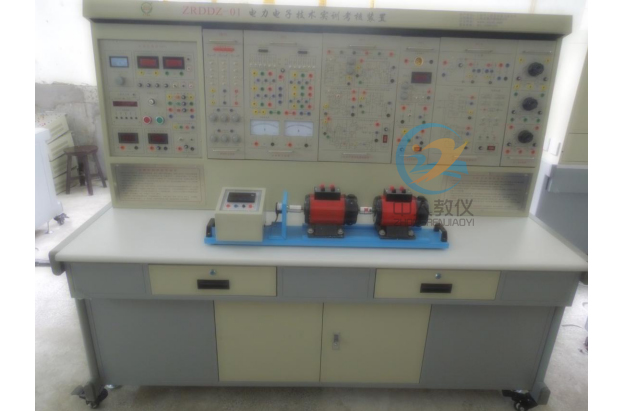

ZRDDZ-1电力电子手艺实训查核装配

一、概述

电力电子手艺实训装备是按照《维修电工（高档）》（中国休息社会保证出书社出书）培训课本中对于电力电子与电气传动局部的手艺培训请求，接收国际同类产物的长处，充实斟酌了实训室的近况和成长趋向，对原“电力电子手艺及电机节制实训装配”在外形、功效长停止优化组合，经心研制而成。
电力电子手艺实训查核装配,电力电子手艺实训装备

二、好用整体规模

不只涵盖了各职业院校、高档技校所开设的《电力电子手艺》、《直流调速体系》、《交换调速体系》、《电力拖动主动节制体系》等专业课程所请求的首要实训名目，还能够或许用于对从业职员停止岗亭培训、失业培训和各省、市的维修电工培训和判定查核利用。
三、手艺机能
1.输入电源：三相四线～380V±10% 50Hz
2.任务环境：环境温度规模为-10℃～+40℃ 绝对湿度＜85%(25℃) 海拔＜4000m
3.装配容量：＜1.5kVA
4.外形尺寸：175cm×70cm×152cm

三、合适数量

本组装区域了各种类型学校等所设有的“电量设备网络技术人(或称半导体芯片变流技术人)”、“整流控速器”、“交易控速器”、“电机的合理”、“电量设备拖动积极主动合理标准体系”及“合理合理”等非常专业在线课程所請求的常试实践教学类别。

四、活儿身体机能

  1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
  2、任务环境: 温度-10℃－+40℃　绝对湿度＜85％（25℃）海拨＜4000m
  3、装配容量：＜1.5KVA
&nb🍸sp;4、外形尺寸：175&ti♔mes;72×162 cm

五、配置的之基游戏装备

1、DK01电源节制屏（铁质双层亚光密纹喷塑规划，铝质面板）
（1）交换电源（均带有过流掩护办法）
  供给交换电源：三相交换电 380V/5A
                三相交换电 220V/3A
  （2）高压直流电源
       励磁电源：220V（0.5A），具备输入短路掩护。
（3）指针式仪表：
交换电压表一只：可经由进程其下方的波段开关切换唆使三相电网输入线电压，精度1.0级;
(4)数字式仪表
1）真有用值交换数字电压表一只：丈量规模0～500V,量程主动判定、主动切换，精度0.5级，三位半数显，为交换调速体系供给电压唆使；
2）真有用值交换数字电压表一只：丈量规模0～5A，量程主动判定、主动切换，精度0.5级，三位半数显，具备超量程告警、唆使等功效，为交换调速体系供给电流唆使；
3）直流数字电压表一只：丈量规模0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级；
4）直流数字毫安表一只：丈量规模为0～2000mA，三位半数显，精度0.5级。
（6）人身宁静掩护体系
三相断绝变压器一组：三相电源起首经由进程三相泄电掩护器，而后经钥匙开关、打仗器到断绝变压器，使输入与电网断绝（浮地设想），对人身宁静起到必然的掩护感化。
电流型泄电掩护装配：节制屏如有泄电景象，泄电流跨越必然值，即堵截电源。
尝试毗连线及插座：强、弱电毗连线及插座分隔，不能混插。强电毗连线及插座接纳全封锁工艺，利用宁静、靠得住、防触电。
（7）节制屏别的举措措施
节制屏正面大凹槽内，设有两根不锈钢管，可挂置尝试部件，凹槽底部设有3芯插座，挂箱的供电由这些插座供给。节制屏双方设有单相极220V电源插座及三相四极380V电源插座。
（8）3D仿真软件
包含电工手艺与实训仿真讲授体系共七大局部，即电工根基知识与操纵、电工仪表、照明电路装配、电机与变压器、高压电器、电念头节制和电工识图，电子手艺与实训仿真讲授体系共分四大局部，即电子产物制作手艺、仪器仪表的利用、元器件识读与检测和综合手艺实训情势上有多媒体演示动画课件和自学型交互课件，视频局部在大型的一流企业实景拍摄，所利用的装备与工艺流程，皆为出产车间此刻正在利用的出产手艺。出格是课件对操纵情形的摹拟，使阅读者在计较机旁便可进修到经常利用仪器的利用方式、注重事变，能够或许设身处地地感触感染到操纵仪器的逼真结果。

　2、DK02尝试桌
    尝试桌为铁质双层亚光密纹喷塑规划，桌面为防火、防水、耐磨高密度板,规划坚忍，外形似长方体封锁式规划，造形雅观风雅；设有两个大抽屉、柜门，用于安排东西、寄存挂件及材料等。桌面用于装配电源节制屏并供给一个宽阔温馨的任务台面。尝试桌还设有四个万向轮和四个牢固调理机构，便于挪动和牢固，有益于尝试室的规划。
   3、DQ03-1不锈钢电机导轨、光码盘测速体系及智能数显转速表（0-10V反应）
   4、DQ27三相可调电阻（每组900Ω×2/0.41A）
   5、DK03晶闸管主电路
    供给12只5A/1000V的晶闸管，分红正、反桥两组，，每只晶闸管均设有掩护装配，晶闸管可经由进程外加旌旗灯号停止触发（留有触发脉冲输入接口），可更好的完成设想性尝试；设有带镜面紧密指针式直流电压表±300V一只，正反偏，精度1.0。级带镜面直流电流表±2A，正反偏，精度1.0级一只。战争波电抗器一组（0，100mH，200mH，700mH）。
   6、DK04三相晶闸管触发电路
    供给三相触发电路、功放电路等，与“DK03”配套利用。
   7、DK05 单相晶闸管触发电路尝试
供给单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交换调压触发电路及单相并联逆变触发电路共五种触发电路。
8、DK07-1直流斩波电路
首要由斩波器触发电路及斩波主电路两大局部构成
9、DK06-2电机调速节制尝试（Ⅰ）
供给以下模块：给定（带数显）、调理器I、转速变更（FBS）、调理器II、反号器（AR）、电流变更（FBC），电压断绝器（TVD）。此中调理器I和调理器II的比例增益由电位器调理。
10、DK06-1电机调速节制尝试（Ⅱ）
    供给以下模块供给以下模块：零电平检测（DPZ）、转矩极性辨别（DPT）、逻辑节制（DLC）。
11、DK07直流斩波尝试
    按照西安交通大学王兆安传授和黄俊传授主编的《电力电子手艺》(第四版)中相干的直流斩波内容而设想的；供给构成直流斩波电路所需的元器件和接纳公用的PWM节制集成电路SG3525。可完成课本中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、起落压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典范尝试。
12、DK08给定及尝试器件
  供给给定（±15V可调电压输入）、压敏电阻（作为过压掩护元件，外部已连成三角形接法）、二极管、24V电源及电感。
13、DK10可调电阻、电容箱
    供给耐压AC100V的可调电容三组，调理规模为0.1～11.37uF，0～999KΩ十进制可调电阻两组。
14、DK11单相调压与可调负载
供给了一只0～250V/0.5KVA单相交换自耦调压器，为响应的尝试供给可调电源；一个整流滤波电路和0～90Ω/1.3A（串连）或0～45Ω/2.6A（并联）瓷盘可调电阻，为响应的尝试供给一个可调的阻性负载。
  15、DK12变压器尝试
    供给三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于异步电机串级调速尝试和三相桥式、单相桥式有源逆变电路尝试；还设有三相不控整流电路等模块。
16、DK13功率器件驱动电路尝试箱
    首要是为完成新器件特征尝试供给驱动和掩护电路，使先生领会电力电子新器件的驱动特征。首要包含电源、驱动电路、PWM波形产生器。
  （1）电源：为驱动电路供给电源，包含±5V、+20V、±15V直流电源。
  （2）驱动电路：包含MOSFET、IGBT的驱动电路。此中IGBT的驱动电路接纳了公用芯片EXB841。
  （3）PWM波形产生器：由SG3525为焦点的PWM波形产生器首要为新器件驱动电路供给PWM驱动波形；能够或许经由进程频次调理旋钮停止频次调理；经由进程占空比电位器来调理PWM波的占空比频次调理规模4KHz～10KHz。
17、DK14单相交直交变频道理
按照通俗高档教导“九五”国度级重点课本，王兆安、黄俊主编的《电力电子手艺》(第四版)的相干内容停止开辟，用于展现交直交变频道理，首要让先生领会SPWM正弦波脉宽调制旌旗灯号的构成方式，领会IGBT管公用集成驱动芯片的特色及其利用。能完成以下尝试名目：1、SPWM波构成的进程；2、交直交变频电路在差别负载时的任务环境和波形，并研讨任务频次对电路任务波形的影响；3、IGBT管公用集成驱动芯片的任务特征。
18、DK22 单相调压/调功电路
按照西安交通大学王兆安传授和黄俊传授主编的相干内容而设想的，完成单相交换调压和交换调功的尝试内容。接纳的电力电子器件为双向晶闸管，在交换调压尝试中接纳由双向触发二极管构成触发节制电路；在交换调功尝试中接纳由555时基电路构成触发节制电路。
19、DQ07-1直流发电机（220V，240W）
20、DQ09直流并励电念头（185W，220V，1500r/min）
21、DQ10 三相鼠笼异步电念头（220V “Y”，120W，1420 r/min）
22、SY06尝试毗连线：
按照差别尝试名目标特色，装备两种差别的尝试毗连线，强电局部接纳高靠得住护套规划手枪插毗连线（不存在任何触电的能够），外面接纳无氧铜抽丝而成头发丝般细的多股💎线，到达超软目标，外包丁晴聚氯乙烯绝缘层，具备柔嫩、耐压高、强度大、防软化、韧性好等长处，插头接纳实芯铜质件外衣铍轻铜弹片，打仗宁静靠得住；弱电局部接纳弹性铍轻铜袒露规划毗连线，两种导线都只能共同响应内孔的插座，如许大大进步了尝试的宁静及公道性。

六、本裝配能成立的来尝试项目

（一）电力电子手艺尝试（晶闸管局部）
1）单结晶体管BT35触发电路
2）锯齿波同步移相触发电路
3）正弦波触移相发电路
4）单相半波可控整流电路
5）单相桥式半控整流电路
6）单相桥式全控整流电路及有源逆变电路
7）三相半波可控整流电路尝试
8）三相半波有源逆变电路
9）三相桥式半控整流电路
10）三相桥式全控整流及有源逆变电路
11）单相交换调压电路
12）单相交换调功电路
13）三相交换调压电路
14）单相并联逆变电路尝试
（二）电力电子手艺尝试（全控型器件特征局部局部）
1）单向晶闸管（SCR）特征尝试
2）门极可关断晶闸管（GTO）特征尝试
3）电力晶体管（GTR）特征尝试
4）功率场效应管（MOSFET）特征尝试
5）绝缘双极型晶体管（IGBT）特征尝试
6）门极可关断晶闸管（GTO）驱动与掩护电路尝试
7）电力晶体管（GTR）驱动与掩护电路尝试
8）功率场效应管（MOSFET）驱动与掩护电路尝试
9）绝缘双极型晶体管（IGBT）驱动与掩护电路尝试
（三）电力电子手艺尝试（全控型器件典范线路局部）
1） IGBT（PWM）直流斩波电路尝试：
降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、起落压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典范尝试。
2） SPWM单相交直交变频道理尝试。
3） DC/DC变更尝试。
（四）电力拖动主动节制体系局部
1.直流调速局部
1）晶闸管直流调速体系首要单位的调试
2) 晶闸管直流电机开环调速体系
3）转速单闭环直流调速体系
4）电流单闭环直流调速体系
5) 转速、电流双闭环直流调速体系
6）逻辑无环流可逆直流调速体系
2.交换调速局部
1）双闭环三相异步电机调压调速体系

七、裝配的设定转备摆放汇总表：

号码	名称	树木	备注栏
1	电压控制屏	1件
2	勇于尝试桌凳	1张
3	不锈钢管直流电机导轨、光电产品打码器及数显压力表钻速表	1件
4	380V能调热敏电阻（每组900Ω*2/0.41A）	1件
5	单相可控硅主电线	1件
6	三相电源双向可控硅重置电源线路	1件
7	220VIGBT勾起电线	1件
8	伺服电机变频调速放肆试（Ⅰ）	1件
9	马达调节有节制来尝试（Ⅱ）	1件
10	直流电斩波控制电路试穿	1件
11	整流斩波战胜困难	1件
12	给定及成功功率器件	1件
13	可控电阻功率、电容器箱	1件
14	三相变频器调压与可调节为电动机扭矩	1件
15	低压变压器成功	1件
16	最大功率元件动力电路设计战胜困难	1件
17	两相电交直交变频器人生的道理	1件
18	单相电调压/调功控制电路	1件
19	直流变压器带发三相电机	1台
20	直流电压并励电心思	1台
21	380V鼠笼异步电心思	1台
22	配备两种类型差另外勇于尝试毗连线及易损配件网	1套
23	培训指指点点书	1本
