ZRDJQ-6电机拖动及电气节制手艺尝试装配

一、概况

电机电气与PLC节制实训台是按照职业教导鼎新和成长的须要而研制的。该尝试装配包罗电力拖动体系的能源学，交换和直流电念头的电力拖动、经常利用高压电器及根基节制电路、桥式起重机的电气节制及继电器节制体系的设想等外容,同时增添了基于PLC及变频器的电机根基节制线路，和经常利用机床的节制。该尝试装配合用于主动化专业与电机一体化专业开设的《电机及拖动根本》、《工场继电器打仗节制》、《PLC道理及利用手艺》、《变频调速手艺》等课程的手艺练习。

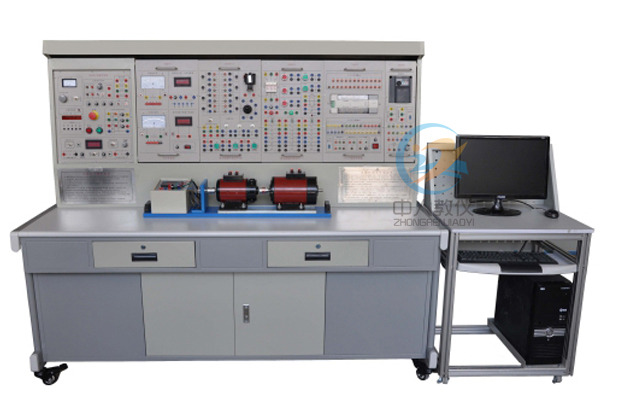

电机拖动及电气节制手艺尝试装配,电机电气与PLC节制实训台

二、搭配一大特色

1. 接纳挂件布局，搭配矫捷、可肆意变动尝试组件增添尝试内容，便于二次开辟及功效扩大。
2. 尝试装配由电源节制屏、尝试桌、尝试组件、电机、电机导轨及尝试导线等组成。
3. 对基于PLC及变频器的电气节制尝试名目，能够或许或许连系MCGS组态软件与计较机遏制通讯监控尝试装配的运转状况，加倍切近产业现场。
4. 尝试装配包罗了局部电机学尝试及一切电机拖动及节制的尝试名目，使先生能够或许或许领🐼会根基的实际常识及谙练把握操🔯纵手艺。

三、技艺机可

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 使命环境：温度-10℃～+40℃ 绝对湿度＜85%(25℃) 海拔＜4000m
3. 装配容量：≤1.5kVA
4. 重量：380kg
5. 外形尺寸：1800cm×80cm×160cm

四、基础设立防具摆好及药理作用

（一）电源节制屏(铁质双层亚光密纹喷塑布局，铝质面板)
1.交换电源局部
供应三相0～450V可调交换电源，同时可得到单相0～250V可调的交换电源，配有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交换电源输入处设有过流掩护装配，当相间、线间过电流及间接短路均能主动掩护，降服了更调保险丝带来的费事，并具备过流声光告警。节制屏的供电由启、停按钮遏制节制，具备泄电声光告警、过压掩护、过流掩护等功效，同时配有一只急停按钮，便于堵截电源，还配有一只指针式交换电压表，经由过程切换和转换开关，可便利地唆使三相电网输入和三相调压输入的每相的线电压。
2.高压直流电源两路
供应220V(0.5A)励磁电源（具备短路掩护）及0～250V(3A)持续可调电枢电源(具备过压、过流声光告警及短路掩护功效)各一起，并设有一只直流数显电压表用以监测可调直流电枢电源输入。
3.按时器兼报警记实仪(办事办理器)
接纳蓝屏液晶显现器，中文菜单显现，直观、清楚；经由过程键控单位实现时候设定、按时报警设定、消除设置等操纵、具备堵截电源及记实各类告警次数等功效。
4.旌旗灯号源局部
供应0～10V的恒压源一起，4～20mA的恒流源一起，可便利地实现变频器调速尝试，6.3V交换电源一起，作为机床旌旗灯号唆使灯的电源。
5.制动电阻
供应制动电阻10Ω/25W一只，180Ω/25W三只。
6.节制屏别的举措措施
节制屏正面大凹槽内，设有两根不锈钢钢管，可挂置尝试组件。凹槽底部设有多个单相三芯220V电源插座、节制屏两侧设有单相三极220V电源插座、三相四极380V电源插座及通讯接口，为尝试组件的供电和通讯、节制屏之间的供电供应了便利。
（二）GDQ02尝试桌
尝试桌为铁质双层亚光密纹喷塑布局，桌面为防火、防水、耐磨高密度板,布局坚忍，外形似长方体封锁式布局，电脑桌联体设想，外型雅观风雅；设有一个抽屉用于安排东西、寄存材料等。桌面用于装配电源节制屏并供应一个宽阔温馨的使命台面。尝试桌底部装有四个万向轮，便于挪动。
（三）尝试挂箱
1.GDQ39-1继电打仗节制组件（一）
熔断器1只（RT18-32/3P/3A）、通俗保险丝座1只（2A）、6.3V旌旗灯号灯2只、热继电器1只、热继电器座1只、按钮5只、交换打仗器3只、帮助触头3只。
2.GDQ39-2继电打仗节制组件（二）
交换打仗器2只、帮助触头2只、热继电器1只、热继电器座1只、路程开关4只。
3.GDQ39-3继电打仗节制组件（三）
交换打仗器2只（施耐德）、帮助触头2只、通电延时时候继电器2只（每只继电器别离引出二组动合、动断触点）、时候继电器座2只。
4.GDQ39-4继电打仗节制组件（四）
带灯按钮3只、十字摇杆开关1只、电磁阀1只、路程开关3只、DC24V继电器8只（继电器别离焊接在PCB板上，其线圈和触点均引线至面板上，经由过程外部直观、明白、宁静的连线，能够或许进步先生对PLC节制体系的懂得才能和脱手操纵才能）
5.GDQ41 PLC可编程节制器
装备西门子的S7-200型可编程节制器主机一台，配有摹拟量模块及通讯模块。供应尝试所需的DC24V直流电源。
6.GDK28 变频器
装备西门子的MM440变频器一台（带BOP操纵节制面板）、1K电位器一个。
7.DQ22 直流数字电压、毫安、安培表
Ø 直流数显电压表（1只）：丈量规模0～300V，分2V、20V、300V三档，直键开关切换，
三位半数显，输入阻抗为10MΩ，精度为0.5级，具备超量程报警、唆使及堵截总电源等功效。
Ø 直流数显毫安表（1只）：丈量规模0～2000mA，分20mA、200mA、2000mA三档，直键开关切换,
三位半数显,精度为0.5级，具备超量程报警、唆使及堵截总电源等功效。
Ø 直流数显电流表（1只）：丈量规模0～5A，三位半数显，精度为0.5级，具备超量程报警、唆使
及堵截总电源等功效。
8.GDQ25交换参数表
Ø 智能功率、功率因数表（1只）：由一套微电脑，高速、高精度A/D转换芯片和全部显电路组成。
经由过程键控、数显窗口实现人机对话的智能节制形式。为了进步丈量规模和测试精度，将被测电压、电流刹时值的取样旌旗灯号经A/D变更，接纳公用的DSP计较有功功率、无功功率。单相功率P的丈量，其精度为0.5级；电压、电流量程别离为450V、5A，可丈量单相、三相负载的有功功率、无功功率、功率因数及负载的性子等；另外还能够或许储存、记实15组功率和功率因数的测试成果数据，并可逐组查问。
Ø 真有用值交换数字电流表（1只）：丈量规模0～5A，量程主动判定、主动切换，精度0.5级，三
位半数显，具备超量程告警、唆使及堵截总电源等功效。
Ø 交换电流表（1只）：紧密指针式，接纳带镜面、双刻度线（红、黑）表头（差别的量程读取相
应的刻度线），丈量规模0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程告警、唆使及堵截总电源功效。
Ø 交换电压表（1只）：紧密指针式，接纳带镜面、双刻度线（红、黑）表头（差别的量程读取相
应的刻度线），丈量规模0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、唆使及堵截总电源功效。
9.DQ26三相可调电阻器
三组90Ω×2/1.3A瓷盘电阻，各绕组端均引线至面板上，可实现串连、并联及串并联多种连系体例。
10.DQ27 三相可调电阻器
三组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可实现串连、并联及串并联多种连系体例。
11.DQ29 电阻器组件
一组90Ω×2/1.3A瓷盘电阻、一组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可实现串连、并联及串并联多种连系体例。
12.GDQ12线绕式异步电念头转子公用箱
一组线绕式异步电念头转子公用电阻（丈量规模0～35Ω，分0Ω、2Ω、5Ω、15Ω、35Ω五档，用于线绕式异步电念头起动与调速等尝试）。
（四）DQ03-1不锈钢电机导轨、增量式光电编码盘测速体系及智能数显转速表
不锈钢导轨平坦度好，无应力变形，加工邃密，齐心度与交换性好，能保障电机与电机、电机与测功机之间毗连的齐心度不跨越±5丝。电机运转时噪声小，参数典范，能较好知足尝试的请求。
（五）电机
DQ09直流并励电念头（DC220V、185W、1500RPM）                            一台
DQ19校订直流测功机（DC220V、355W、1500RPM）                            一台
DQ20三相鼠笼异步电念头（AC220V/△、100W、1420RPM）                     一台
DQ11三相线绕式异步电念头（AC220V/Y、120W、1380RPM）                    一台
DQ10三相鼠笼异步电念头（AC380V/△）                                    一台
DQ20-1三相鼠笼式异步电念头（AC380V/Y，带速率继电器一只）               一台
DQ18三相双速异步电念头（AC380V△/YY）                                  一台
（六）ZR07尝试毗连线及配件
按照差别尝试名目标特色，装备两种差别的尝试毗连线，强电局部接纳高靠得住护套布局手枪插毗连线（不存在任何触电的能够或许），外面接纳无氧铜抽丝而成头发丝般细的多股线，到达超软目标，外包丁晴聚氯乙烯绝缘层，具备柔嫩、耐压高、强度大、防软化、韧性好等长处，插头接纳实芯铜质件外衣铍轻铜弹片，打仗宁静靠得住；弱电局部也护套布局手枪插毗连线；数模旌旗灯号局部接纳弹性铍轻铜袒露布局毗连线。三种导线只能毗连对应的配套插座，如许大大进步了尝试的宁静及公道性。
五、装配的宁静掩护体系
² 节制屏电源由打仗器经由过程启、停按钮遏制节制，同时具备泄电声光告警、过压掩护、过流掩护、
短路软遏制掩护等功效，经由过程急停按钮可便利地堵截电源。
² 屏上装有电压型泄电掩护装配，节制屏内或强电输入如有泄电景象，即告警并堵截总电源，确保
尝试历程宁静。
² 屏上三相调压器原、副边各设有一套过流掩护装配。调压器短路或所带负载电流跨越设定值，系
统即告警并堵截总电源。
² 设有按时器兼报警记实仪（办事办理器），经由过程键控单位实现时候设定、按时报警设定、消除设
置等操纵、具备堵截电源及记实各类告警次数等功效。
² 强、弱电毗连及插座分隔，不会混合，尝试毗连线宁静、靠得住、防触电。
² 配套帮助讲授三维仿真课件
根基模块：体系内置最少13种可编程节制器相干尝试名目，撑持编程软件导出的指令。在尝试中可观察到可编程节制器的运转环境且在运转或遏制时须要利用运转/遏制开关，在面板上另有电源、运转状况、外部电源、毛病4盏仿真状况唆使灯摹拟运转状况，且在面板上还可查看导入的编程指令，撑持反复加载法式功效。可遏制绘制矩形、圆形、圆角矩形、直线、带箭头直线和输入笔墨，同时还能够或许遏制断根和删除等操纵，能够或许或许遏制逻辑电路电气元件间的连线、删线、清空连线、规复连线和线材规格挑选，内置仿真变频器，能够或许设置变频器的参数，供应专业的名目使命讲授内容，使命内容有：编写使命流程图、电路接线图纸绘制、电路接线、编写法式、毛病诊断等。帮助讲授资本：供应与可编程节制器相干的讲授帮助互动微课件最少50个，此中以flash显现的最少为35个，以幻灯片显现的15个。PLC 三维仿真讲授模块：本课件可经由过程课件内置PLC法式编程界面编程并可写入假造PLC中节制3D仿真模子。可摹拟保送带启停及正反转、差别尺寸物料双通道分拣、物料供应节制、物料检测、物料加工、机器节制、交通旌旗灯号灯节制、差别尺寸物料三通道分拣、起落机节制、差别尺寸物料经传输带正反转保送至差别堆栈、次品分拣、主动门节制、舞台起落与幕布节制等不少于20个3D仿真模子。课件还可监控假造PLC输入/输入状况，当部件卡住时可利用复位功效复位。课件具备分步式讲授功效，从易到难讲授。招标时，现场供应本课件的制作商受权书原件及帮助讲授资本10个，flash5个，幻灯片5个。现场演示或录制视频演示帮助讲授三维仿真课件的根基模块、PLC三维仿真讲授模块。
²

六、试用理由

1. 电机根本尝试
（1）直流他励电念头的熟悉
（2）直流他励电念头的空载尝试
（3）直流他励电念头的使命特征
（4）三相鼠笼式异步电念头熟悉
（5）三相鼠笼式异步电念头空载尝试
（6）三相鼠笼式异步电念头堵转尝试
（7）三相鼠笼式异步电念头使命特征
2. 电机拖动局部
（1）直流他励电念头拖动尝试
（2）直流他励电念头固有机器特征
（3）直流他励电念头报酬机器特征
（4）直流他励电念头能耗制念头械特征
（5）直流他励电念头倒拉反转制念头械特征
（6）直流他励电念头电源反接制念头械特征
（7）直流他励电念头回馈制念头械特征
三相异步电念头拖动尝试
（1）三相异步电念头固有机器特征
（2）三相异步电念头报酬机器特征
（3）三相异步电念头能耗制念头械特征
（4）三相异步电念头反接制念头械特征
（5）三相异步电念头回馈制念头械特征
3. 电机节制局部
直流他励电念头节制尝试
（1）电枢回路串电阻起动及调速
（2）减压起动及下降电源电压调速
（3）弱磁调速
三相异步电念头节制尝试
（1）三相异步电念头点动与自锁节制线路
（2）三相异步电念头的正反转节制线路
（3）挨次节制线路
（4）三相异步电念头全压起动节制线路
（5）三相异步电念头降压起动节制线路
（6）三相绕线转子异步电念头起动节制线路
（7）三相异步电念头能耗制动节制线路
（8）三相异步电念头的调速节制线路
（9）三相异步电念头单向起动及反接制动节制线路
（10）两地节制线路
（11）使命台主动来回轮回节制线路
（12）三相异步电念头双向起动及反接制动节制线路
（13）三相双速异步电念头的节制线路
基于PLC下的电机节制尝试
（1）三相异步电念头间接点动与自锁节制
（2）三相异步电念头的正、反转节制
（3）三相异步电念头的星形-三角形降压起动节制
（4）三相线绕式异步电念头的起动节制
（5）三相异步电念头带延时正、反转节制
（6）三相异步电念头带限位主动前往节制
（7）三相双速异步电念头的起动与调速节制
基于变频器的电机拖动与节制尝试
（1）变频器的熟悉
（2）变频器的参数设定与操纵
（3）变频器的面板节制
（4）变频器的电位器节制
（5）变频器的电压节制
（6）变频器的电流节制
（7）变频器的多段速节制
（8）三相异步电念头的变频调速
4. PLC、变频器的电机拖动与节制尝试
（1）基于PLC通讯体例的多段速挑选变频调速
（2）基于PLC通讯体例的变频器开环调速
（3）基于PLC通讯体例的变频器闭环调速
（4）基于PLC摹拟量体例的变频器闭环调速
