1. 使命电源：三相五线制,AC380V/220V±7.5%，工频50Hz；
2. 装备尺寸：4500×4500×8000mm（长×宽×高）；
3. 电梯井道尺寸：1800×1900mm（宽×深）；
4. 轿厢净尺寸：1100×1100×1480mm（宽×深×高）；
3. 净开门尺寸：650×1200mm（宽×高）；
4. 晋升高度：2700mm；
5. 额外速率：0.3m/s；
6. 平分开门型式；
7. 集选变频节制体例；
8. 宁静掩护办法：接地掩护、过流、过载、泄电掩护及防摔、防撞掩护功效，适合国家电梯相干的规范。
9. 最大功率耗损≤5.5KW。
消防功效 ：火灾主动返基站；
平层精度 ：±3MM；
外呼设想 ：楼层：优良发纹不锈钢面板，轻触式按钮，层站白色点阵数字闪现；
节制体系 ：plc微机节制；
拖动体系 ：交换变频调压调速（VVVF）；
曵引机范例 ：永磁同步；
门机范例 ：变频门机；
门掩护体系 ：全光触角掩护体系；
轿厢透风 ：横流式风机；
宁静掩护办法 ：接地掩护、过流、过载、泄电掩护及防摔、防撞掩护功效，适合国度相干的规范。

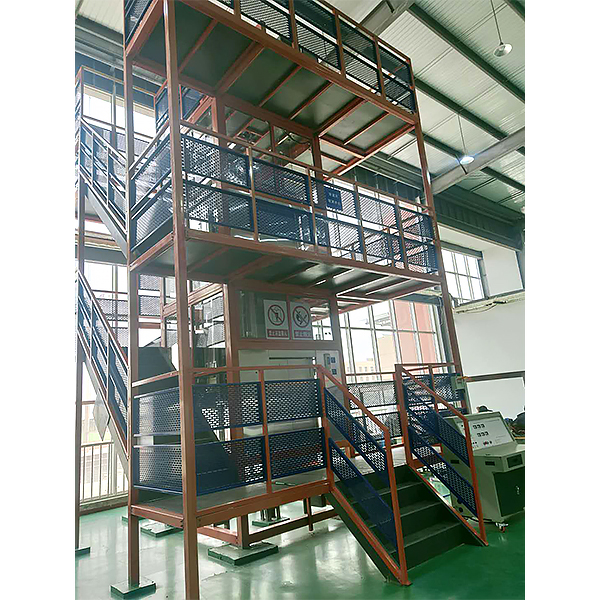

1、体系概述：电梯层门的开与关,是经由进程装在轿门上的门刀片来实现的｡每一个层门都装有一把门锁｡层门封闭后,门锁的机器锁钩啮合,此时电梯能力启动运转｡为了尽能够反映出装备的的实在性,钢布局支架的摹拟井道,实在的电梯机构及部件,摹拟出电梯实在的使命环境｡
曳引体系 首要由曳引机､曳引钢丝绳､导向轮､反绳轮等构成;曳引机由永磁同步电念头､制动器等构成,为电梯的运转供给动力｡曳引钢丝绳毗连轿厢和对重,驱动轿厢起落｡曳引机:位于柜架顶部,是电梯的动力拆卸｡拆卸在两条承重梁上,他首要由以下局部构成:电念头为鼠笼式三相感到电念头,接纳就频变压(VVVF)驱动体例,电梯起动时,变频器使定子电流频次从极低频次起头,按节制请求回升到额外频次,加速时,使转速响应从额外频次起头光滑公开降到零,实现电梯平层,保障了电梯运转安稳,实在摹拟电梯杰出的适合感｡
2、导向体系：首要由导轨､导靴､导轨支架等构成;导靴拆卸在轿厢和对重架上,与导轨共同,逼迫轿厢和对重勾当于导轨上;导轨架首要起支持导轨的感化｡
3、轿厢体系：由轿厢架与轿厢体(轿壁､轿顶､轿底及支配箱等)构成,轿厢由曳引钢丝绳吊挂,经由进程曳引机另外一端毗连对重,在导轨上运转,轿厢装备主动化,门上装有连锁开关,当门封闭后电梯能力运转,门上另有宁静触板,当关门进程中碰着妨碍物时,轿门顿时开启｡
4、宁静及门锁回路：由继电器回路构成,急停,门锁开关的通断决议宁静及门锁回路的普通与否,以使PLC就义电梯是不是处于宁静状况｡体系由轿厢门､层门､开门机､门锁拆卸等构成｡
5、超速宁静掩护体系：当电梯产生不测变乱时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮离开,曳引机失灵,电机降落转速太高等缘由)｡这时候,限速器就会告急制动,经由进程宁静钢索及连杆机构,动员宁静钳举措,使轿厢卡在导轨上而不会着落｡
6、分量均衡体系：由对重和对重块拆卸等构成｡
7、轿厢､对重用弹簧缓冲体系：缓冲器是电梯极限地位的宁静拆卸,当电梯因毛病,形成轿厢或对重蹲底或冲顶时(极限开关掩护生效),轿厢或对重撞击弹簧缓冲器,由缓冲器接收电梯的能量,从而使轿厢或对重宁静加速直至遏制｡
8、电力拖动体系：由供电体系､曳引电念头､速率反应拆卸､调速拆卸等构成;首要供给动力,实现电梯调速节制。
9、电气节制体系：由支配拆卸､地位闪现拆卸､节制柜､平层拆卸､选层器等构成｡支配箱:设在柜架正面左边,摹拟搭客在轿厢内选层的旌旗灯号输出装备,包含大屏幕高清液晶闪现器,能闪现轿厢地点楼层的地位；"1"､"2"､"3"楼选层按钮；开关门铵钮：标的目的唆使灯,用于电梯运转标的目的唆使；电源锁,节制开关电梯电源,即首层外呼盒。
11、可编程序节制器：节制电梯的运转状况,按照呼唤旌旗灯号,对电梯的地位停止逻辑判定,而后给出运转指令,使电梯实现应对呼梯旌旗灯号､主动关门等功效｡
12、宁静掩护体系：首要由限速器､宁静钳､缓冲器､端站掩护拆卸等构成｡保障电梯宁静利用,避免统统变乱产生。
13、终端掩护开关：感到器供给电梯运转终端旌旗灯号,电梯跨越它时,宁静回路及电源被堵截,保障电梯不超越终端｡
14、职业手艺综合集成练习假造仿真体系
软件内模子可停止360°扭转、减少、减少、平移，设有通用互动按钮：前往、日产久久视频_九九在线视频免费精品、赞助。一切假造仿真使命进程有提醒，在停止完一项使命后软件主动打钩。东西库上方设有尝试使命
1、根基立体（扭转模子时XYZ空间坐标图标主动跟从扭转。）
A、立体立体：尝试步骤分为尝试使命（笔墨提醒使命）—搭建模子（拖拽东西库中的模子到三投影面体系中，并主动闪现投影，遴选毛病时有提醒）—转变姿势（经由进程点击高低摆布箭头转变）—遴选投影（进入答题界面，在6项中遴选此时实现的三维投影图）
B、截切立体：尝试步骤分为尝试使命（笔墨提醒使命）—搭建模子（拖拽东西库中的模子到三投影面体系中，并主动闪现投影）—标注投影环境（为三维投影图标定，在14处空缺栏中遴选响应的标注标记）
C、相贯立体：尝试步骤分为尝试使命（笔墨提醒使命）—挖孔（遴选肆意挖孔模子，此时将可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应程度的剖切面）—孔径变更（遴选1-4孔径）—前方通孔—遴选投影（进入答题界面，在8项中遴选此时实现的三维投影图）
2、组合体
A、组合体拼装：尝试步骤分为尝试使命（笔墨提醒使命）—遴选组合体模子（可选8种模子）—拼装组合体（按照遴选的模子遴选东西库模子并拖拽组合）—剖切组合体（可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应程度的剖切面）—遴选正面投影（进入答题界面，按照已知正面、程度投影图，在3项中遴选准确的正面投影图）
B、组合体读图：尝试步骤分为尝试使命（笔墨提醒使命）—遴选组合体剖视图（可选8种图）—构建组合体模子（按照遴选的模子遴选东西库模子并拖拽组合）—剖切组合体（可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应程度的剖切面）—遴选左视图（进入答题界面，按照已知主视图、仰望图，在3项中遴选准确的左视图）
3、拆卸体
A、机器传念头构：8种机构（蜗轮蜗杆、齿轮齿条、螺旋传动、立体外啮合齿轮、立体内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动）任选，选好后东西栏中呈现模子，自在拖拽将模子组合，组合终了后可支配模子，每种机构都带有简介、视频演示、图样画法。答题界面共有6题，每题4个选项。
B、齿轮油泵：按照提醒遴选东西库模子慢慢搭建模子，可遴选简介、图样画法、动画道理（模子内部勾当道理可视）停止进修。答题界面共有2题，每题4个选项。
C、机器机构搭建：2种机构（2自在度机器手臂、3自在度机器手臂），按照提醒遴选东西库模子慢慢搭建模子，组合终了后可支配模子，每种机构都带有简介、视频演示。答题界面（须2种模子都搭建终了能力进入）共有2题，每题4个选项。
15、需能实现的实训内容：
1）.曳引电念头变频驱动节制电路检测调理及毛病查找实训；
2）.曳引机制动器机器调理及毛病查找实训；
3）.轿厢门电念头变频器驱动节制电路检测调理及毛病查找实训；
4）.限速器举措调理实训；
5）.限速器举措节制电路检测即毛病查找实训；
6）.宁静钳调理检测调理实训；
7).宁静钳传念头构调理检测调理实训；
8).轿厢门传念头构调理、掩护、毛病查找及解除实训；
9).轿厢门节制电路毛病查找及解除实训；
10).厅门传念头构调理、掩护、毛病查找及解除实训；
11).厅门节制电路毛病查找及解除实训；
12).轿厢导轨检测、调理实训；
13）.对重导轨检测、调理实训；
14）.导靴与导轨的检测、调理实训；
15）.平层拆卸调理及节制电路毛病查找及解除实训；
16）.楼层轿厢呼唤箱调理及节制电路毛病查找及解除实训；
17）.轿内按钮支配箱节制电路毛病查找及解除实训；
18）.指层灯箱节制电路毛病查找及解除实训；
19）.轿顶检验箱节制电路毛病查找及解除实训；
20）.上端极限地位掩护拆卸节制电路毛病查找及解除实训；
21）.下端极限地位掩护拆卸节制电路毛病查找及解除实训；
22）.照明节制电路毛病查找及解除实训；
23）.通信电路毛病查找及解除实训；
24).微机节制电路毛病查找及解除实训；
25).电源电路毛病查找及解除实训；
18、需能解除的毛病：
毛病1:GU(324-310)上逼迫加速感到器破坏,电梯不能普通下行,但能够下行｡
毛病2:GD(325-310)下逼迫加速感到器破坏,电梯不能普通下行,但能够下行｡
毛病3:SW(264-310)上限位感到器破坏,电梯不能普通下行,但能够下行｡
毛病4:XW(265-310)上限位感到器破坏,电梯不能普通下行,但能够下行｡
2､触点､开关､按钮毛病:
毛病5:KAB(268-310)触板开关失灵,宁静触板有效
毛病6~7:AK(268-310);AG(269-310)开关门按钮失灵,不能开关门｡
毛病8~12:1AS(1A-310);2AS(2A-310);3AS(3A-310);4AS(4A-310);5AS(5A-310)内选按钮失灵,所选楼层按钮旌旗灯号不能挂号｡
毛病13~16:1SA(1S-310);2SA(2S-310);3SA(3S-310);4SA(4S-310)所选楼层按钮旌旗灯号不能挂号,上呼梯按钮失灵｡
毛病17~20:2XA(2X-310);3XA(3X-310);4XA(4X-310);5XA(5X-310)下呼梯按钮失灵,所选楼层按钮旌旗灯号不能挂号｡
毛病21~22:PKM(237-301);PGM(243-301)开关门到位,开关破坏不能闭合,引发开门或关门继电器不能吸合｡
毛病23~27: TS1 (1T1､2T1); TS2 (1T2､2T2); TS3 (1T3､2T3); TS4 (1T4､2T4); TS5 (1T5､2T5)厅门联锁开关回路毛病,电梯不能运转｡
毛病28:SQF(PGM)(111､301)关门到位毛病,电梯不能运转｡
毛病29~31:SJN(301､131);SAQ(129､127);SDS(125､123)宁静回路､电气回路毛病,电梯不能停止支配｡
毛病32~33:KDX(115~113);JR(113~101)相序､热继电器毛病,电梯不能停止支配｡
毛病34:DYJ(261-310)宁静回路继电器触点打仗不良,电梯不能停止任何支配｡
毛病35:MSJ(262-310)门联锁回路继电器触点打仗不良,电梯不能运转但可开关门｡
毛病36~37:KMJ(582-301);KMJ(304-482)开门回路开门继电器触点打仗不良,致使门电机没电,不能开门｡
毛病38~39:GMJ(482-301);GMJ(304-682)关门回路关门继电器触点不良,致使门电机没电不能关门｡
毛病40~41:KMJ(241-244);GMJ(235-239)开关门继电器回路的开关门继电器常闭触点打仗不良,致使开门继电器或关门继电器不能吸合｡
3､PLC输出继电器毛病:
毛病42~46:Y10(1R-304);Y11(2R-304);Y12(3R-304);Y13(4R-304);Y14(5R-304)内选按钮灯输出按钮灯不亮。
毛病47~48:Y6(11,J6);Y7(11,J7) PLC输出毛病,引发变频器误举措或不能运作｡
A:各毛病点设置于开关内部｡
B:各毛病点均引至毛病端子排｡
C:各毛病开关均串连接入｡
